Perbedaan Sudut Pengapian Dan Sudut Dwell Pada Ignition System

Pada motor bakar, Sistem pengapian ( ignition system ) hanya terdapat pada mesin bensin. Sedangkan pada motor diesel tidak terdapat sistem pengapian karena mesin diesel adalah mesin yang dapat melakukan pembakaran sendiri dari hasil kompresi udara yang sangat panas ( self ignition ).

Sistem pengapian  pada mesin bensin berfungsi membakar campuran udara dan bahan bakar yang dikompresi oleh piston agar terjadi pembakaran dan ledakan yang nantinya digunakan untuk mendorong kembali piston kebawah ( langkah kerja ).

Diawal - awal belajar sistem pengapian konvensional yang masih menggunakan distributor dan platina, pasti akan diajarkan mengenai sudut pengapian dan sudut dweel. Secara sepintas mungkin keduanya sama, namun faktanya sudut pengapian dan sudut dweel adalah berbeda.

Apa perbedaan keduanya ? simak penjelasan berikut ini.

A. Sudut Pengapian

Sudut Pengapian adalah sudut putar kam distributor mulai dari saat kontak pemutus membuka (A) sampai kontak pemutus mulai membuka pada tonjolan kam berikutnya (C).

Rumus sudut penngapian yaitu 360 / Z, yang mana Z adalah banyaknya jumlah silinder.

Misalkan pada motor bensin 4 silinder, maka sudut pengapiannya adalah 360 / 4 = 90 Derajat.

apa itu sudut pengapian
Sudut Pengapian




B. Sudut Dwell Atau Sudut Tutup

A   sampai  B adalah  sudut buka kontak pemutus, sedangkan  B sampai  C adalah sudut tutup kontak pemutus. Sudut tutup kontak pemutus (k.p) dinamakan sudut dwell.

sudut dweel

Sudut dwell atau sudut tutup adalah sudut putar kam distributor mulai dari saat kontak pemutus mulai menutup (B) sampai dengan kontak pemutus mulai membuka (C) pada tonjolan kam berikutnya, dalam satuan derajat poros kam.


C. Hubungan Sudut Dwell Dengan Celah Kontak Pemutus

  • Jika celah kontak kecil, maka : sudut buka kecil  dan sudut Dwell besar
  • Jika celah kontak besar, maka : sudut buka besar  dan sudut Dwell kecil


Rumus sudut pengapian yaitu 360 / jumlah silinder ( Z ),
Sedangkan rumus sudut Dwell secara empiris yaitu 60 %  X Sudut pengapian.

Sehingga hasilnya yaitu 60 %  X ( 360 / Z ), dengan toleransi lebih kurang 2 derajat.


Contoh menghitung sudut dweel 4 silinder.

rumus menghitung sudut dwell









Satuan sudut dwell adalah dalam derjat poros kam distributor (p.k).


D. Pengaruh Sudut Dwell Terhadap Pengapian


Kemampuan pengapian ditentukan oleh kuat arus primer. Untuk mencapai arus primer maksimum, diperlukan waktu pemutusan kontak pemutus yang cukup, dan hal itu sangat ditentukan oleh waktu menutup kontak pemutus yang cukup.


1. Sudut Dwell Terlalu Kecil

efek sudut dwell terlalu kecil

Dengan sudut dwell terlalu kecil, maka waktu penutupan kontak pemutus pendek, akibatnya arus primer tidak mencapai maksimum yang seharusnya dan kemampuan pengapian menjadi kurang (bunga api pada busi lemah).

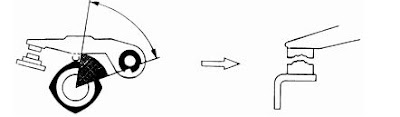

2. Sudut Dwell Terlalu Besar

efek sudut dwell terlalu besar

Dengan sudut dwel terlalu besar, maka waktu penutupan kontak pemutus lama, akibatnya arus primer dapat mencapai maksimum yang seharusnya dan kemampuan pengapian menjadi baik (bunga api pada busi kuat).

Kelemahannya karena waktu mengalir arus terlalu lama, maka kontak pemutus menjadi panas dan konntak pemutus cepat aus.
